“德誉(DEYU)牌”电脑切带机内部零件分布示意图详解
【电脑切带机产品原理】
本机采用微电脑数控显示装置，切带长度/数量，送料速度自由设定，加装可调节滚轮送料机构，两边自动调节压力及升降，可以快速放料，配合顶针式送料机构，有效防止材料划伤，主要适用于带材高速冷/热全/半断裁切。精度高，损耗少，机型设计符合人体工学原理，操作简单自动化高.为了方便广大用户更加了解电脑切带机内部零件结构及相关配件形状，把切带机解剖为五个部分，分别以示意图的方式供大家了解，示意图中分别用A、B、C、D、E五个字母，每一个字母代表一个示意图。

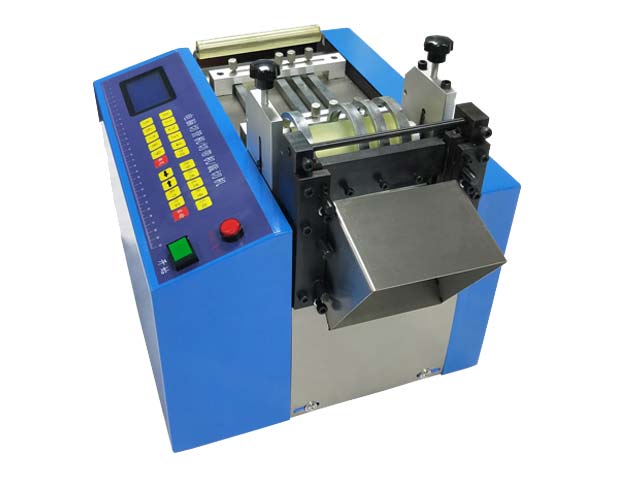

电脑切带机

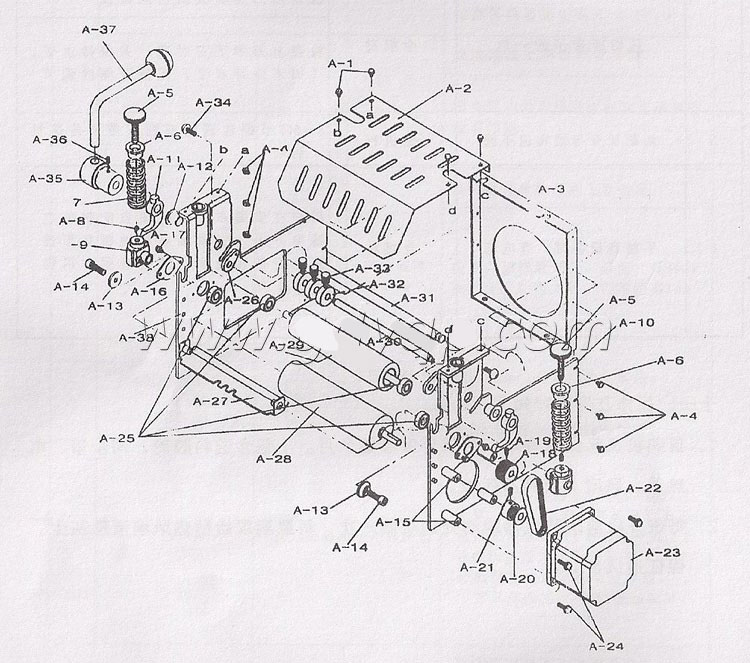

电脑切带机零件示意图一：
电脑切带机裁切机结构一
A-1螺钉M3*5L A-2切带装置上盖 A-3后壁 A-4螺钉M3*5L
A-5调节螺钉 A-6弹簧定位块 A-7压缩弹簧
A-8螺钉M4*6L A-9压带辊座 A-10左圆筒座
A-11弯压座 A-12轴套 A-13垫圈
A-14螺钉M4*15L A-15伺服马达座 A-16小压盖
A-17螺钉M3*5L A-18同步齿轮1 A-19螺钉M4*6L
A-20小同步齿轮 A-21螺钉M3*5L A-22同步齿形带(M*75)
A-23伺服马达 A-24螺钉M4*15L A-25轴承(#696)
A-26横轴座 A-27刀前控料压板 A-28送带轮
A-29压带轮 A-30横轴 A-31弯压座轴 A-32滑动套
A-33螺钉 A-34螺钉M4*5L A-35手把座 A-36螺钉M5*5L
A-37手把 A-38右圆筒座

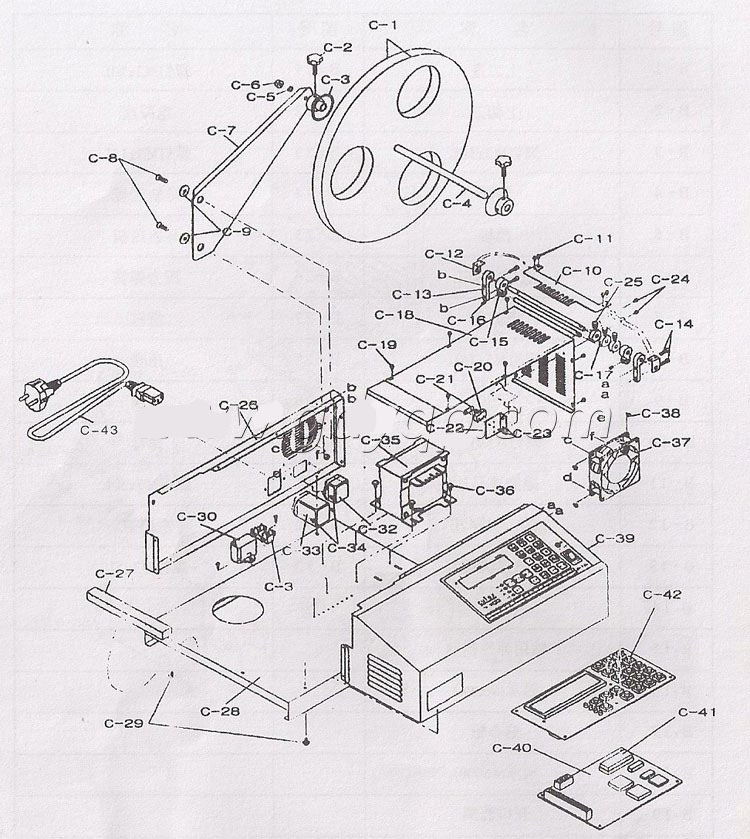

电脑切带机零件图示意图二：
电脑切带机结构分布图二
C-1挡盘 C-2梅花手把 C-3挡蕊
C-4放料臂轴 C-5垫圈6 C-6螺母M6
C-7放料臂 C-8螺钉M6*15L C-9垫圈C
C-10压板 C-11螺钉M3*15L C-12压板架
C-13压板座 C-14螺钉M4*15L C-15摇杆座
C-16螺钉M4*6L C-17滑动套 C-18右盖
C-19螺钉M3*5L C-20行程开关 C-21行程开关压板
C-22行程开关座板 C-23螺钉M2*10L C-24螺钉M3*5L
C-25螺钉 C-26后盖 C-27吸油条 C-28底座
C-29螺钉M4*10L C-30电容 C-31接线端子
C-32电器 C-33电器 C-34螺钉M3*5L
C-35变压器 C-36螺钉M4*6L C-37排风扇
C-38螺钉M3*5L C-39前壳 C-40控制刀具集成电器板(MB)
C-41ROM C-42按钮面板(OP) C-43外接线

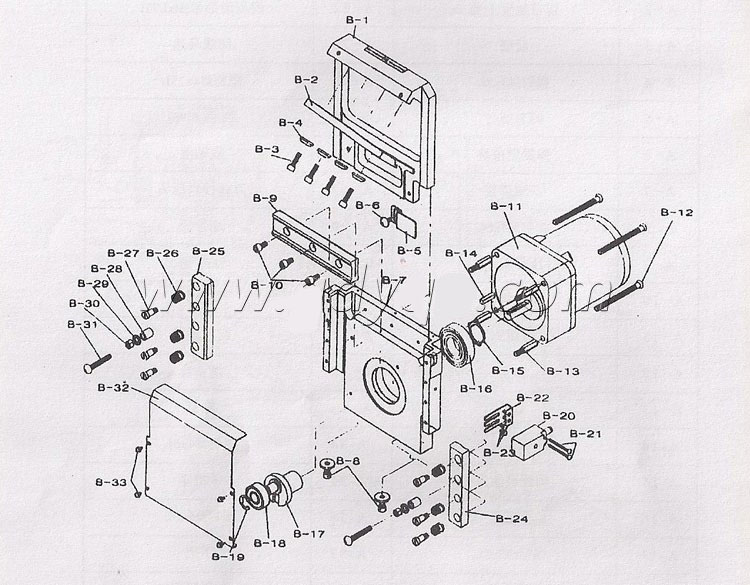

冷热裁切机零件示意图三：
冷热裁切机结构分布图
B-1上刀座 B-2上切刀 B-3螺钉M5*15L
B-4垫圈 B-5挡板 B-6螺钉M4*6L
B-7下刀座 B-8螺钉M5*15L B-9下切刀
B-10螺钉M5*10L B-11减变速马达 B-12螺钉M5*42L
B-13接减速机螺钉 B-14健 B-15轴用弹性档圈
B-16轴承(#6004) B-17偏心轮 B-18轴承(#6000)
B-19开口档圈 B-20电眼 B-21螺钉M3*20L
B-22电眼座 B-23螺钉M3*15L B-24导轨压板
B-25导轨压板 B-26压力弹簧 B-27螺钉
B-28压套 B-29垫圈 B-30螺母
B-31螺钉M5*30L B-32左侧盖 B-33螺钉M3*5L

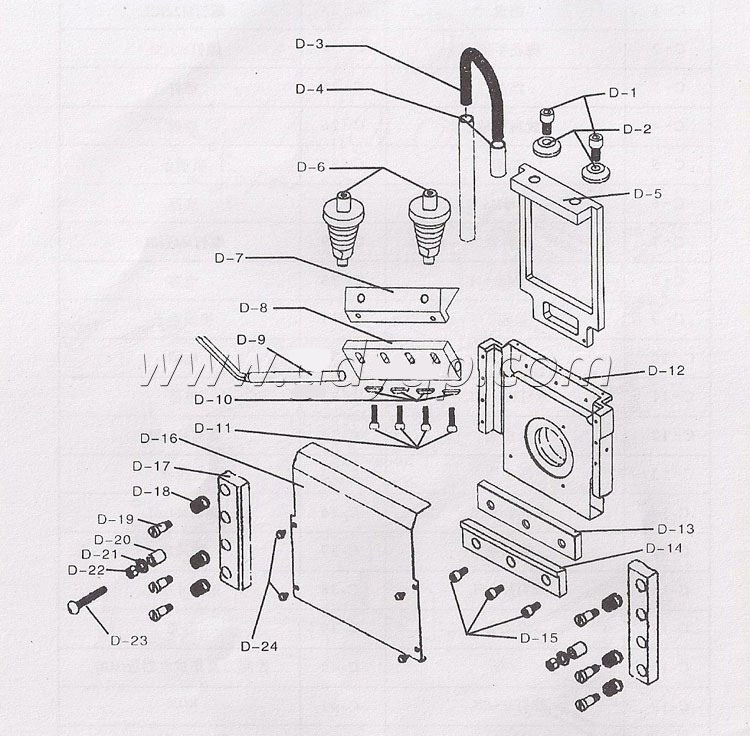

冷热两用裁切机零件示意图四：
冷热两用裁切机结构分布图
D-1螺钉 D-2垫圈 D-3加热线弹簧
D-4加热线管子 D-5上刀架 D-6加热刀托架
D-7加热刀固定块 D-8上切刀 D-9加热管
D-10垫圈 D-11螺钉M5*15 D-12下刀架
D-13下刀垫块 D-14下切刀 D-15螺钉M5*15
D-16落料板 D-17导轨压板 D-18压力弹簧
D-19阶梯螺钉 D-20压套 D-21垫圈
D-22螺母 D-23螺钉M5*30 D-24螺钉3*5

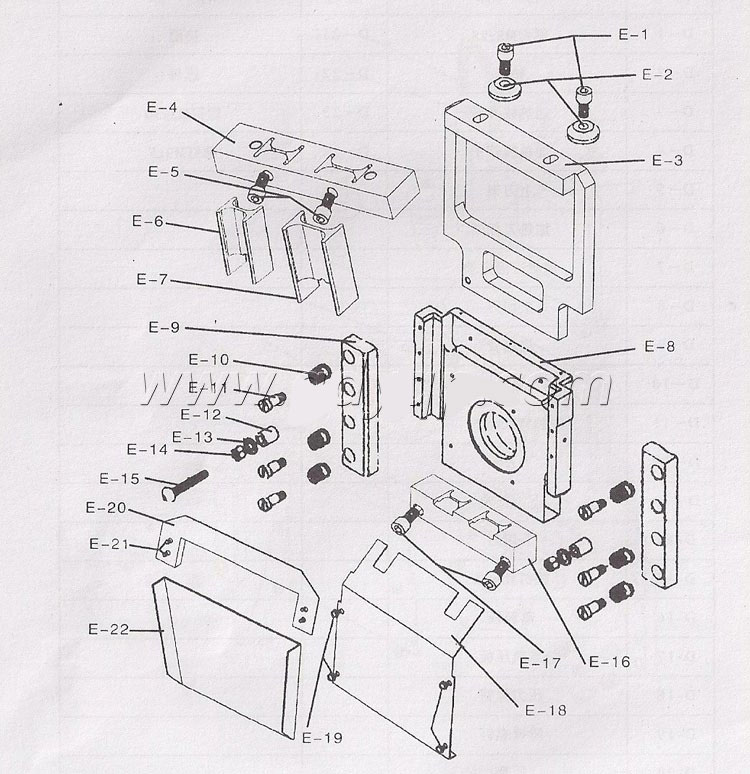

圆角/圆形裁切机零件示意图五：
圆角/圆形裁切机结构图
E-1螺钉M6*30 E-2垫圈 E-3上刀架
E-4上刀模安装座 E-5螺钉M6*12 E-6上刀模(1.5/1.0)
E-7上刀模(2.0/2.5) E-8下刀架 E-9导轨压板
E-10压力弹簧 E-11阶梯螺钉 E-12压套
E-13垫圈 E-14螺母 E-15螺钉M5*30
E-16下刀模 E-17螺钉M6*32 E-18前档板
E-19螺钉M3*5 E-20档料板 E-21螺钉M3*5
E-22落料板
电脑切带机又称切带机、织带断带机，可以全自动切断，操作简单，适用范围广。
织带剪切机适合以下材料的切断：编织带、尼龙织带、丝带、绸带、背包带、安全带、松紧带、商标带、唛头、洗水唛、粘扣带、魔术帖、塑胶带、密封胶条、橡皮绳、橡筋绳、蜡绳、棉绳、圆绳、手机绳、塑料拉链、电脑排线、排线、PVC套管、热缩管、黄腊管、电池套管、PVC管、输液管、硅胶管，玻璃纤维管、铁弗龙套管、等等的切断加工。
电脑切带机适应范围
织带剪切机广泛适用于电子行业、服装行业、箱包行业、印刷行业、汽摩配行业、电器、电机、玩具、工艺品制造，绣花，手工工艺品、制鞋、箱包等行业。
