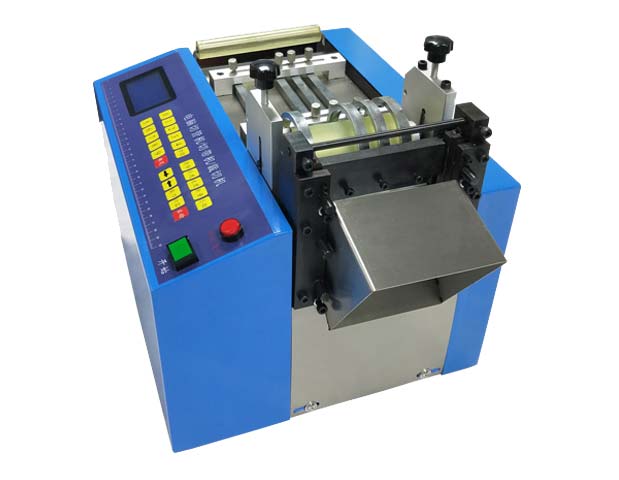

电脑裁切机图片
目 录
一、 说明…………………………..2
二、 系统组成……………..……....2
三、 操作面板说明……………..2-4
四、 售后服务……………….…..…4
五、 保修卡……………….……..…5
微电脑裁切机使用说明书
一、微电脑裁切机说明
本系统是由深圳市邦企创源科技有限公司独立开发的专用运动控制系统， 适用于各行业设备定长切割。本机特点如下：
1.本机广泛适用于电子行业、汽摩配行业、电器、电机、玩具、变压器等行业，粘扣带、棉纱带、松紧带、塑胶带、拉链、PVC套管、热缩套管、硅胶管，玻璃纤维管、铁弗龙套管、排线，小电线,导电布/泡棉，蓄电池隔板,镍片, 扩散片 ，反射膜，双面胶带，麦拉，绝缘纸，PE，铜/铝箔，排线，离型纸剪切铜片、铝片、塑料片、热缩套管、PVC管、输液管、绝缘纸、云母片、不干胶纸、电极、导电布/泡棉，双面胶带，热缩套管，镍片，极片，极耳，绝缘纸，麦拉片，青稞纸，快巴纸，聚酰亚胺胶带(KAPTON)，铜/铝箔，各种金属薄片，排线，小电线，粘扣带，各种带类等之定寸裁切使用，在同类产品剪切机中，其价格最低廉、性能最稳定、操作最方便，赢得了用户的好评！是您最理想、最实惠的首选设备！；
2.高速步进马达精确控制切段长度；走带长度、速度可调；
3.裁刀时间保护；总数确定；分把确定；分把暂停时间可调；
4.备有各种手动操作，方便调试；
5. LCD大屏直观显示；操作简约方便;
二、微电脑裁切机系统组成
组件：主控板、按键板、240X64液晶屏、步进驱动器、步进电机、减速电机及减速器

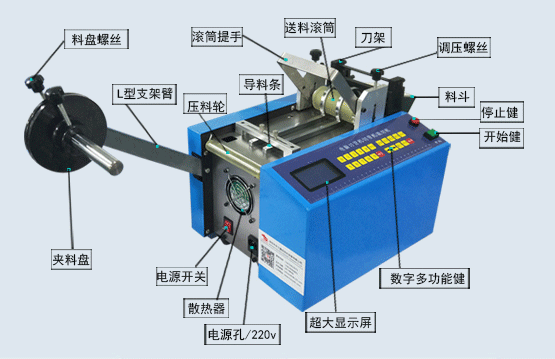

电脑裁切机原理结构图
三、电脑裁切机操作面板说明

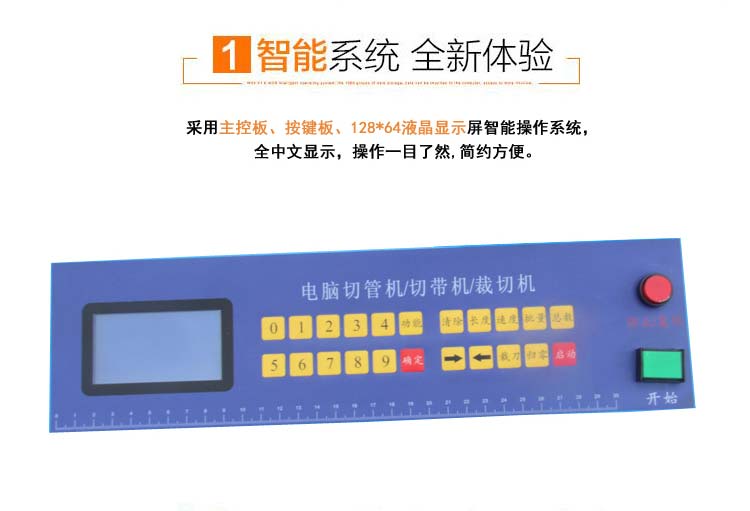

电脑裁切机操作面板
1、各键功能：前 进
→ ：按此键滚轮正转进料。
后 退
← ：按此键滚轮反转退料。
清除/裁刀
CLR ：在待机状态下，按此键刀座上下单动1次，送料时若刀口挡料，可按此键使刀片向上移动，刀口张开即可。并可用来清除卡料.
若在设定画面可用来清除错误数值。
长度
LEN ：先按此键之后，其次按清除键，再按数字键，最后确定目标长度值。
速度
SPD ：此按键代表送料速度，切刀速度按功能键+数字2设定。按此键之后，再按数字键可确定速度范围在00~99之间，数字越大速度越快，反之速度越慢。
批量
UNIT ：按此键之后，再按清除键，再按数字键确定批量，范围在0~999之间，若批量设为0，则不会暂停。
总数
TOL ：按此键之后，按清除键，再按数字键确定总数。
裁刀
CUT ：按此键之后，按清除键，再按数字键确定裁刀的裁刀次数（经常设置为1）。
注：以上每确定数字后，必须按一次确定键储存确定值，若欲返回主画面，按停止键即可返回。
归 零
CMP ：按此键即可清除已裁切次数显示。
启 动
RUN ：按此键即可开始工作。
功 能
FUN ：确定几个特殊的参数。
2、操作说明：
1）功能+数字0： “批量暂停时间设定”，即当裁切完成批量确定的数字时暂停的时间，设置范围1~9秒。若设定值为0，则会一直裁切至总数完成时才停机，需按一次归零（CMP）键，再按启动（RUN）键才能再启动。
2）功能+数字1： “长度补偿设定”，因不同材料摩擦系数不一样，若确定长度与实际长度有误差时，可用此功能补偿。
补偿值 =确定值—实际值= 长度补偿值 例如确定值是100mm 实价出来值是90mm
补偿值 =100-90=10 补偿值应确定为100mm 注：000最后一个0代表是0.1mm
3）功能+数字2： “裁刀速度设定”，确定裁刀下切的速度，速度越小力度越大。初值为50，可根据材料硬度调节。
4）功能+数字3： “步长”，即在待机状态下，每按一次“→”或“←”键时，料带所运行的长度值。
5）功能+数字4： 恢复出厂设置 送料速度是：50 切刀速度：50 长度：30 步长：

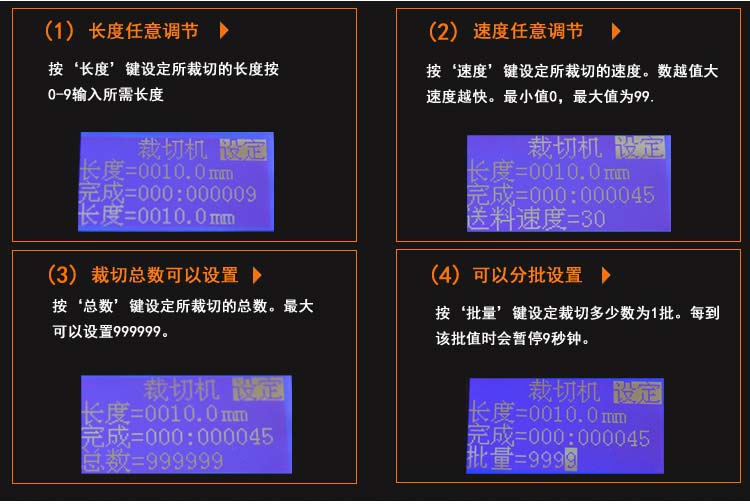

微电脑自动裁切机显示屏
长度、速度、总数、批量、切刀速度、步长等设置方法类似,现以长度设置为例.

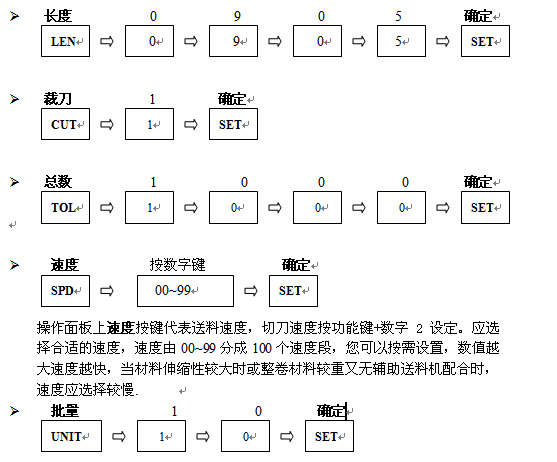

长度值设置步骤：先按下长度键+再按清除键+输入欲设定数值+最后按确定键 （其他功能键以此类推）
例如：需裁剪长度是90.5 mm ，总数为1000条，每一包装的数量是10条。
l 打开电源，进入操作画面,按图示操作按键并按以下步骤依次操作：
Ø 完成以上设置后按停止(STOP)键, 退出设置模式, 此时画面上将显示您所确定的各项参数.
Ø 若发现在设置错误, 例如, 长度确定成了900.5mm, 其它正确, 即可重复第1步进行更正.
Ø 置入材料：调整好隔料板，隔料板固定材料，使材料不会左、右偏移，但请勿将材料夹住，以免影响到材料裁切长度的精确度.
Ø 将需切材料送至上滚轮与下滚轮接触处, 按前进键,直至使材料前进至超过刀口位置, 按启动(RUN)键, 此时您已实现了材料裁切自动化。
四、售后服务：（保修期一年，终身维护），以下情况不在免费保修条件内
1、 机器在贵公司人员自行搬运下所造成的损坏.2、 在电压不稳定地区, 因未使用稳压器, 而造成机件损坏.
3、 未使用正确电压, 造成机件损坏.
4、 未经本公司同意, 自行更改机器造成的损坏.
5、 非经由本公司出货, 而是由经销中间商或其它工厂进货者.
6、 天灾或不可抗拒因素
保 修 卡
用户名称： 用户地址：
机器型号： 用户电话：购机日期： 经销商盖章：用户须知：
一、由购机之日起保修壹年，终生维护。
二、下列情况不在保修范围内：
（1）曾因错误操作，疏忽使用，自然灾害引起的机器损坏。
（2）因操作不正常导致机件失灵。
（3）曾被非本公司技术人员拆开或修理的机器。
（4）使用非本公司消耗品或配件而引起的损坏。
（5）使用非本公司规定电压而引起的损坏。
三、除此保证外，其他任何商号及人士发出有关之保修卡，均不为本公司认可。
四、请妥存此卡及正式购货收据，于修便时一并出示于本公司人员查阅，为有效。
五、本卡如没有购买商号印章及购机日期，则自动失效
电脑裁切机安装图及配件清单

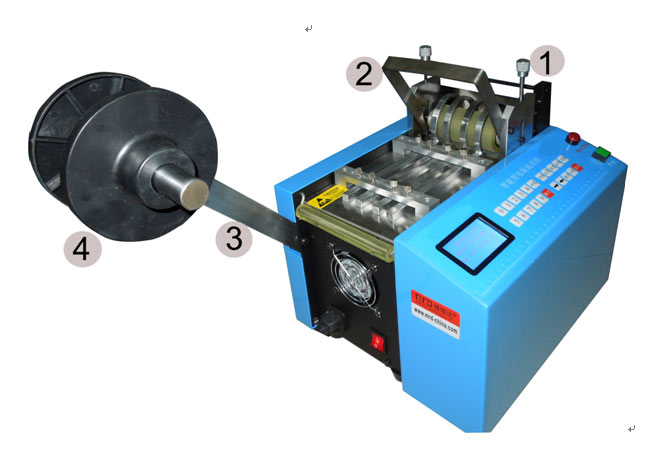

电脑裁切机安装图
配件包含：1）左右压簧螺丝一对
2）提手一根
3）支架一个并配齐孔位螺丝（前孔套在机体内螺丝上）
4）托盘一对，配齐孔位螺丝
5）电源线一条
6）大小扳手一对
7）说明书一本
