电脑裁切机可自动夹料，进刀，送料、尺寸设置，定数停机和工作计量等功能。采用微电脑数控显示装置,PLC可编程逻辑控制器工作。主要适用于带材高速冷/热全/半断裁切。
自动送料，夹料、切料系统，送料准确，快速，每分钟可切10-50次切料。
一、电脑裁切机零件图示意
电脑裁切机零件图示意
C-1挡盘 C-2梅花手把 C-3挡蕊
C-4放料臂轴 C-5垫圈6 C-6螺母M6
C-7放料臂 C-8螺钉M6*15L C-9垫圈C
C-10压板 C-11螺钉M3*15L C-12压板架
C-13压板座 C-14螺钉M4*15L C-15摇杆座
C-16螺钉M4*6L C-17滑动套 C-18右盖
C-19螺钉M3*5L C-20行程开关 C-21行程开关压板
C-22行程开关座板 C-23螺钉M2*10L C-24螺钉M3*5L
C-25螺钉 C-26后盖 C-27吸油条 C-28底座
C-29螺钉M4*10L C-30电容 C-31接线端子
C-32电器 C-33电器 C-34螺钉M3*5L
C-35变压器 C-36螺钉M4*6L C-37排风扇
C-38螺钉M3*5L C-39前壳 C-40控制刀具集成电器板(MB)
C-41ROM C-42按钮面板(OP) C-43外接线
计数器可设置切料的次数，切料完毕后自动停机。其中完全不需要人工操作，更高的机电一体化，乃至一人可操作多台，减少员工。总计数器可计数一天的工作量记录。

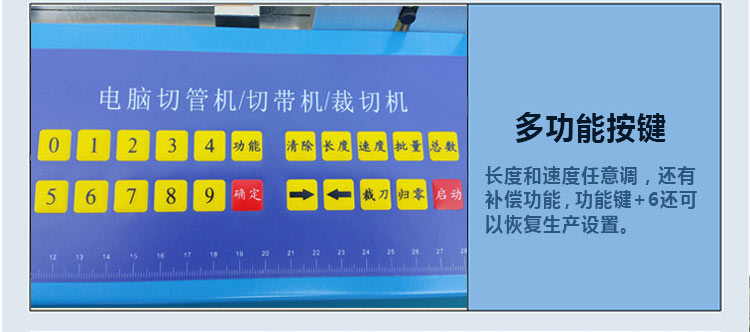

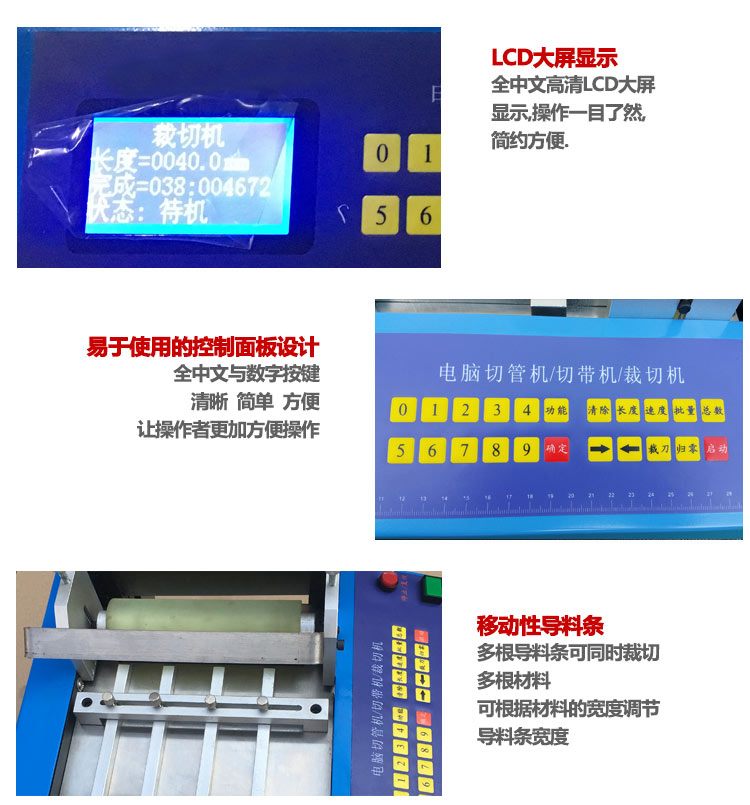

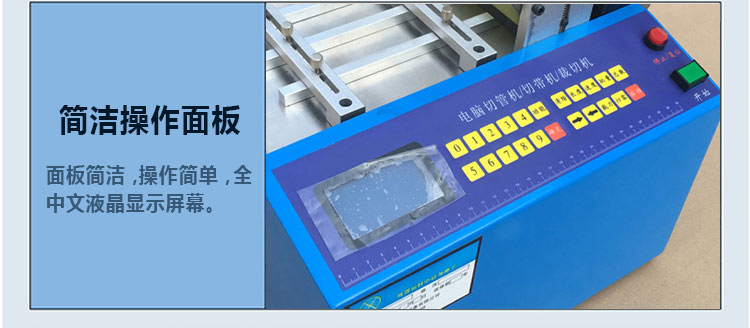

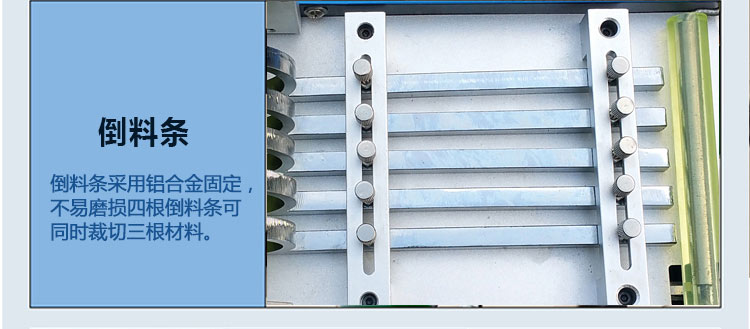

电脑裁切机显示屏,控制面板,导料条

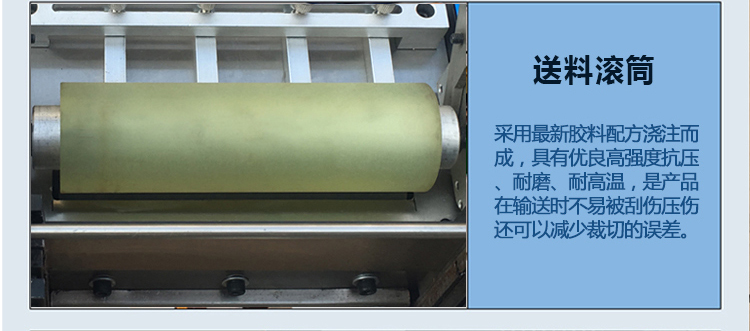

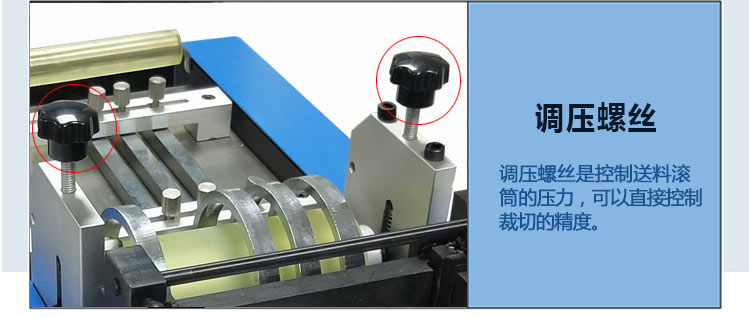

总压、前、后、压力可无段调整，确保工件不夹伤变形.可调节滚轮送料机构，两边自动调节压力及升降，可以快速放料，配合顶针式送料机构，有效防止材料划伤.

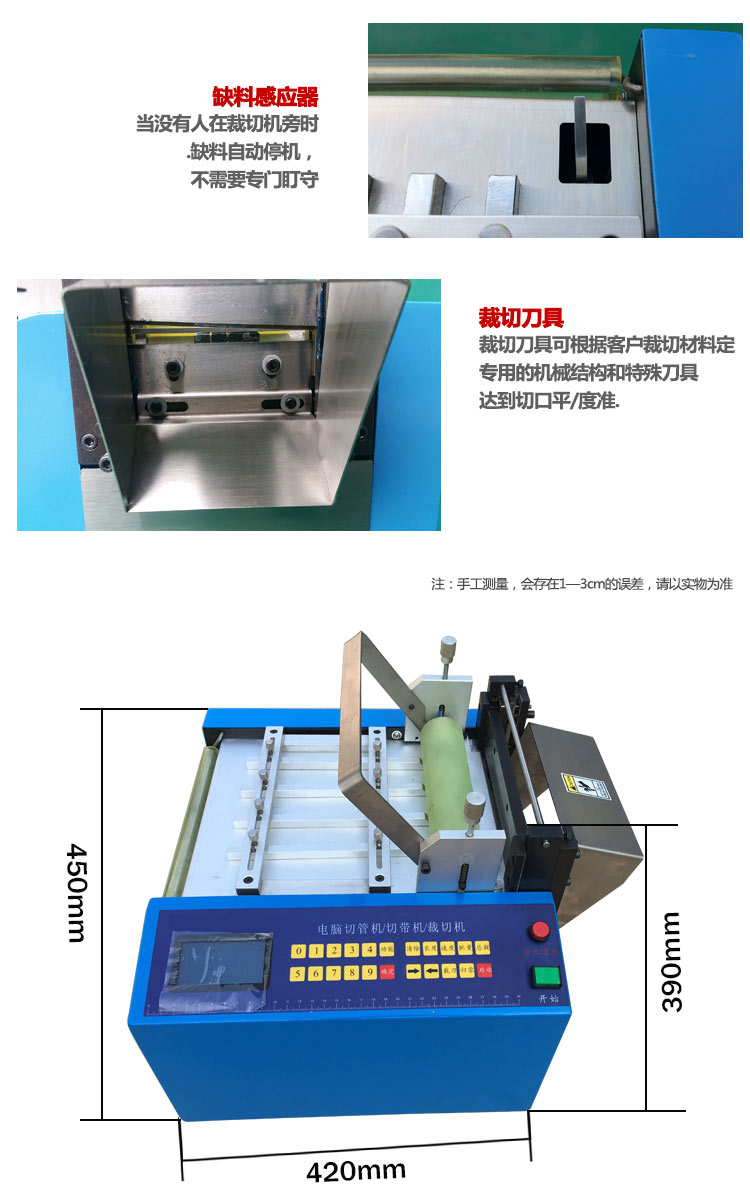

电脑裁切机缺料感应器
采用伺服的切管机，切管长度准确度保证在正负0.05mm之内(其误差主要产生在钢管及刀具上面)，切口光泽无毛边。

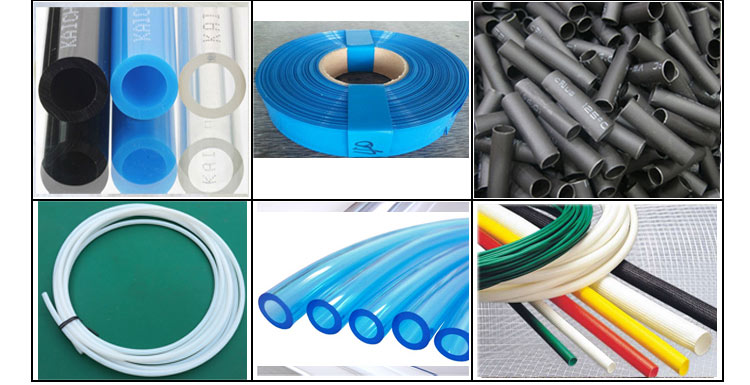

电脑裁切机裁切样品展示
二、电脑裁切机产品特征：
*高速送料，由微电脑程序控制精度高;
*自动、手动操作时，可前进送料或后退;
*可加装热融切刀，适用于彩色带、尼龙编织、松紧带等;
*自动裁切机切刀速度可调，全中文液晶显示;
*自动裁切机的切料长度和速度任意连续可调;
*自动裁切机自动分组累计及总累计计数;
*批量暂停及延时时间可设定;
*缺料自动停机，无人值班;
*可全自动切裁各种片状、管状材料;机台后有加装的送料带轮，可自动适合带状卷料的盘放及送料.
*高速步进马达精确控制切管长度;走带长度、速度可调;
*自动切管机的裁刀时间保护;总数设定;分把设定;分把暂停时间可调;
*自动切管机备有各种手动操作，方便调试;
*自动切管机LCD大屏直观中文显示，操作简约方便;
采用专用的机械结构和特殊刀具，配以专用的软件控制，解决了其他厂家硅胶管的切口不平问题,达到切口平，长度准
自主设计生产全自动切管机,全自动切带机, 全自动裁切机,电子眼裁切机.热切机等业务,有意向的客户请咨询我们
三、自动裁切机使用方法
